FR4 4层PCB制造商1.6mm 1OZ 2U“印刷电路板组装服务

1.详细规格

材料	FR4
板材厚度	1.6毫米
表面处理	无铅
铜厚度	1/1/1/1/1/1盎司
阻焊层	绿色
丝印	白色
最小激光钻孔	4百万
面板	V形切口

引言：

印刷电路板组装它可以将SMT（表面安装技术）和DIP插入印刷电路板（也称为PCBA）中。

生产：

SMT和DIP都是将组件集成到PCB板中的方法。主要区别在于SMT不需要在PCB上钻孔，而DIP则需要将组件的引脚插入钻孔中。

SMT：

主要使用贴片包装机将一些微元件附着在PCB板上。生产过程如下：PCB板定位、焊膏印刷、粘贴和包装、返回焊接炉，最后检查。

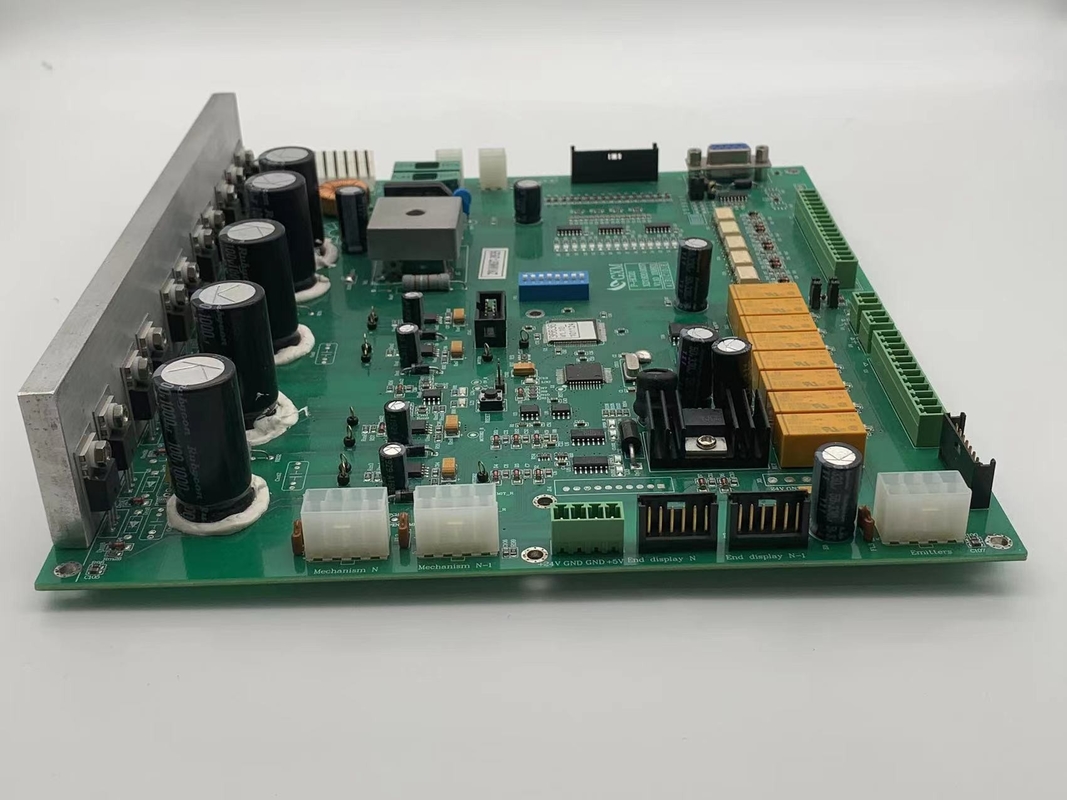

2.图片

PCB组装（SMT）产品产能

SMT产能
SMT项目	容量
PCB最大尺寸	510mm*1200mm（SMT）
芯片组件	0201、0402、0603、0805、1206包装
IC最小引脚空间	0.1毫米
BGA的最小间距	0.1毫米
IC组装的最大精度	&plusmn；0.01毫米
装配产能	≥800万匹/天
DIP容量	6条DIP生产线
装配测试	桥接测试、AOI测试、X射线测试、ICT（在线测试）、FCT（功能电路测试）
FCT（功能电路测试）	电流测试、电压测试、高温和低温测试、跌落冲击测试、老化测试、防水测试、防漏测试等。可以根据您的要求进行不同的测试。

产品应用：

1、电信通信
2、消费电子
3、安全监控
4、汽车电子
5、智能家居
6、工业控制
7、军事与国防

8、汽车

9、智能家居

10、工业自动化

11、医疗器械

12、新能源

等等



常见问题解答

Q： 您在PCB制造中使用哪些文件？
A： Gerber或Eagle、BOM清单、PNP和组件位置



Q： 你们能提供样品吗？
A： 是的，我们可以在批量生产前为您定制样品进行测试



Q： 发送Gerber、BOM和测试程序后，我什么时候能收到报价？
A： PCB报价在6小时内，PCBA报价在24-48小时左右。



Q： 我如何知道我的PCB生产过程？

A： PCB生产和组件采购需要5-7天，PCB组装和测试需要14天。



Q： 如何确保PCB的质量？
A： 我们确保每件PCB产品在发货前都能正常工作。我们将根据您的测试程序测试所有这些。
