鼠标咬ENIG 6层pcb工厂pcb组装深圳印刷电路板厂家

产品详情:

产地: 中国
品牌名称: 空值
认证: ISO9001 | UL(E337072)| TS16949(0259279)| RoHS
型号: 金盛电子

付款和运输条款:

最小订单数量: 1件
价格: 0.1-5美元
包装细节: 真空包装
交货时间: 5-8天
付款条件: 电汇、西联汇款、贝宝
供应能力: 20000米


联系我们

概述

详细产品描述
SMT和DIP: 支持 应用: 摄像头PCBA
组件: 由客户提供或由制造商提供 PCB测试: 自动化光学检测100%开路和短路测试;
PCBA测试: X射线,功能测试 PCB: HDI带激光和埋孔
强光: HDI PCB组装服务、ENIG PCB组装服务,FR4 6层PCB板
黑色印刷电路板ENIG 6层HDI PCB组装服务PCB工厂PCB组装深圳印刷电路板制造商

1.详细规格

材料 FR4
板材厚度 1.6毫米
表面处理 谜OSP
铜厚度 1/1/1/1/1/1盎司
阻焊层 黑色
丝印 白色
最小激光钻孔 4百万
面板 老鼠咬

引言:

印刷电路板组装它可以将SMT(表面安装技术)和DIP插入印刷电路板(也称为PCBA)中。

生产:

SMT和DIP都是将组件集成到PCB板中的方法。主要区别在于SMT不需要在PCB上钻孔,而DIP则需要将组件的引脚插入钻孔中。

SMT:

主要使用贴片包装机将一些微元件附着在PCB板上。生产过程如下:PCB板定位、焊膏印刷、粘贴和包装、返回焊接炉,最后检查。

随着科学技术的发展,SMT也可以应用于一些大型元件。

浸渍:

将组件插入PCB。它被用作集成组件的一种手段,因为尺寸太大而无法粘贴和包装,或者制造商的生产过程无法使用SMT技术。

目前,实现手动插件和机器人插件有两种方式。

主要生产工艺如下:粘贴背胶(防止镀锡到不合适的地方)、插入、检查、波峰焊、刷板(去除通过炉过程中留下的污渍)和检查

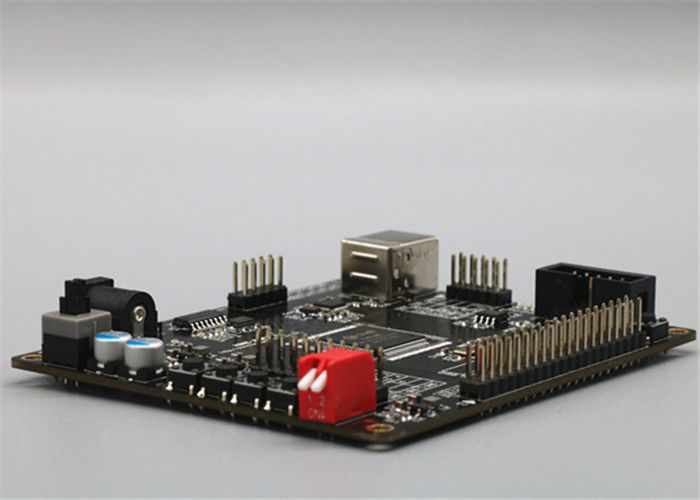

2.图片

Mouse Bite ENIG 6 Layer pcb factory pcb assembly shenzhen printed circuit board manufacturersMouse Bite ENIG 6 Layer pcb factory pcb assembly shenzhen printed circuit board manufacturersMouse Bite ENIG 6 Layer pcb factory pcb assembly shenzhen printed circuit board manufacturersMouse Bite ENIG 6 Layer pcb factory pcb assembly shenzhen printed circuit board manufacturers

常见问题解答

Q: 您在PCB制造中使用哪些文件?
A: Gerber或Eagle、BOM清单、PNP和组件位置



Q: 你们能提供样品吗?
A: 是的,我们可以在批量生产前为您定制样品进行测试



Q: 发送Gerber、BOM和测试程序后,我什么时候能收到报价?
A: PCB报价在6小时内,PCBA报价在24-48小时左右。



Q: 我如何知道我的PCB生产过程?

A: PCB生产和组件采购需要5-7天,PCB组装和测试需要14天。



Q: 如何确保PCB的质量?
A: 我们确保每件PCB产品在发货前都能正常工作。我们将根据您的测试程序测试所有这些。
