PCB电子电路板组装SMT

1.特点

一站式OEM服务，中国深圳制造

2.根据客户的Gerber文件和BOM表制造

3.FR4材料，符合94V0标准

4.SMT、DIP技术支持

5.无铅HASL，环保

6.符合UL、CE、ROHS标准

7.通过DHL、UPS、TNT、EMS或客户要求发货



2.PCBA技术能力

表面贴装技术	位置精度：20um
	组件尺寸：0.4倍；0.2毫米（01005）--130倍；79mm，倒装芯片，QFP，BGA，POP
	最大组件高度：25mm
	最大PCB尺寸：680倍；500毫米
	最小PCB尺寸：无限制
	PCB厚度：0.3至6mm
	PCB重量：3KG
波峰焊	最大PCB宽度：450mm
	最小PCB宽度：无限制
	组件高度：顶部120mm/底部15mm
焊料出汗	金属类型：部分、整体、镶嵌、侧台阶
	金属材料：铜、铝
	表面处理：镀金、镀银、镀锡
	气囊率：小于20%
压配	压力范围：0-50KN
	最大PCB尺寸：800X600mm
测试	ICT、探头飞行、老化、功能测试、温度循环



3.PCB组装服务规范

1	层	1-30层
2	材料	FR-4、CEM-1、CEM-3、高TG、FR4无卤素、FR-1、FR-2、铝
3	板材厚度	0.2毫米至7毫米
4	最大成品板侧	500mm*500mm
5	最小钻孔尺寸	0.25毫米
6	最小线宽	0.075mm（3mil）
7	最小线间距	0.075mm（3mil）
8	表面光洁度/处理	HALS/HALS无铅、化学锡、化学金、浸金、银/金、Osp、镀金
9	铜厚度	0.5-4.0盎司
10	焊料掩模颜色	绿色/黑色/白色/红色/蓝色/黄色
11	内包装	真空包装，塑料袋
12	外包装	标准纸箱包装
13	孔公差	PTH:&plusmn；0.076，NTPH:&plusmn；0.05
14	证书	UL、ISO9001、ISO14001、ROHS、CQC
15	仿形冲压	布线、V-CUT、斜切
16	组装服务	为各种印刷电路板组件提供OEM服务

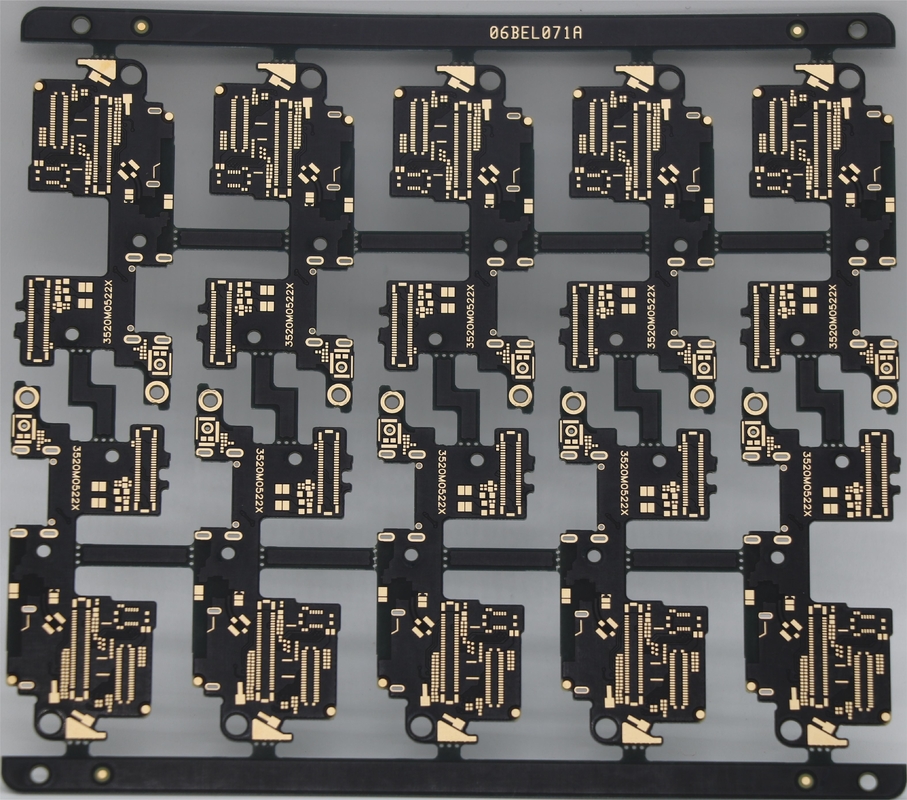

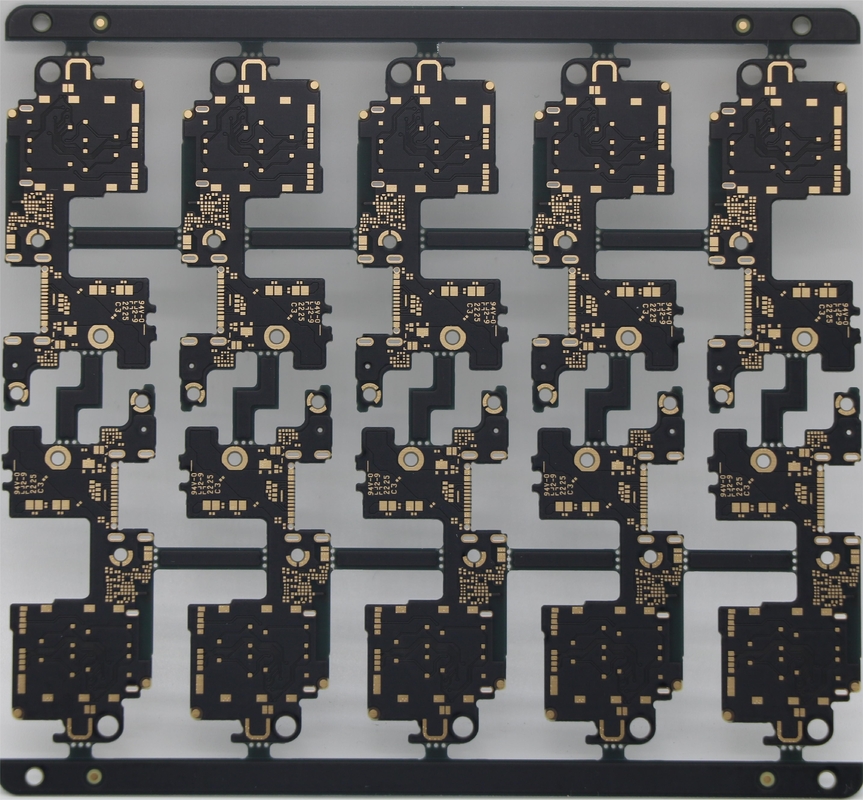

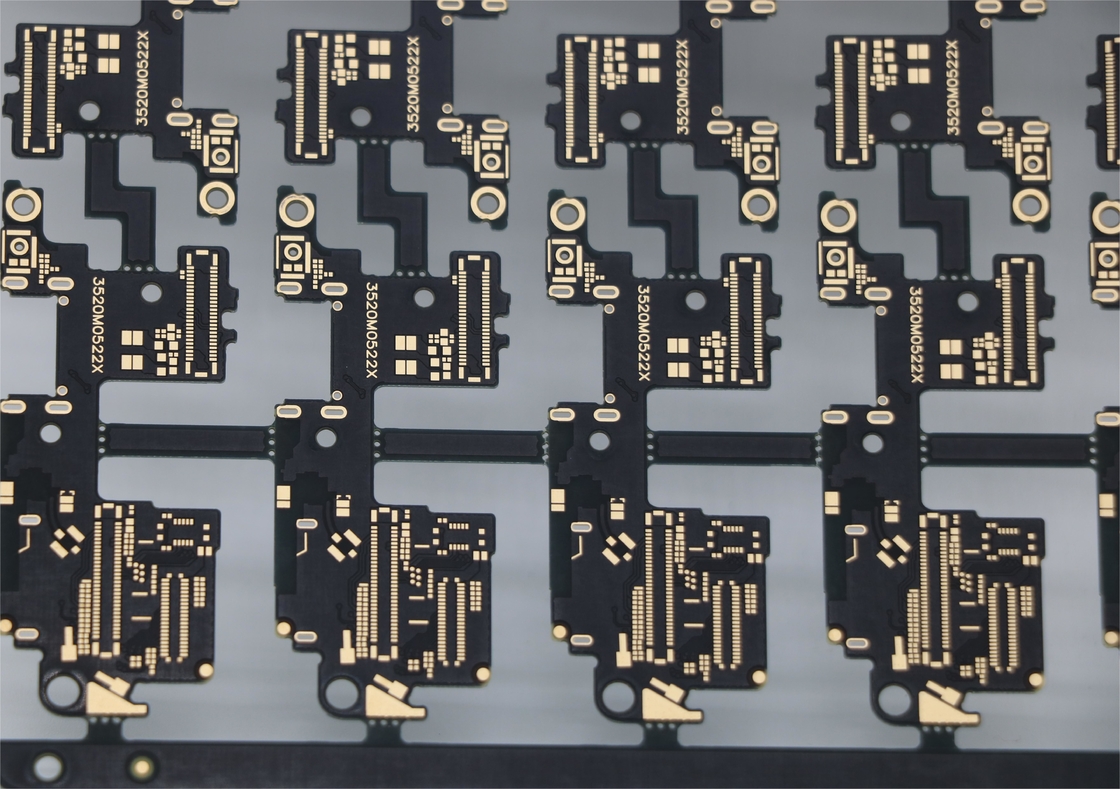

4.PCBA图片



产品应用：

1、电信通信
2、消费电子
3、安全监控
4、汽车电子
5、智能家居
6、工业控制
7、军事与国防

8、汽车

9、智能家居

10、工业自动化

11、医疗器械

12、新能源

等等



常见问题解答

Q1：你是工厂还是贸易公司？

-----我们是一家工厂，我们公司是印刷电路板制造商。

Q2：你们接受样品订单吗？

------是的，我们可以接受样品订单。

Q3：你们的保修政策是什么？

-----我们提供2年保修。对于非因个人季节造成的货物缺陷，我们将进行更换。

Q4：你们的付款方式是什么？

------我们接受电汇预付款、贝宝或阿里巴巴贸易担保。

Q5：批量订单的交付周期是多久？

------通常需要20-35天，具体取决于订单数量。
